Комфорт в мелочах
Объект расположен в жилом комплексе «Парк Рублево».
Квартира, площадью 250 кв. м. расположена на втором этаже, 8ми этажного жилого дома.
Вся автоматизация в квартире была спроектирована на основе европейской технологии KNX, что позволило сочетать различные виды оборудования, подходящие именно под этот проект.
Квартира, площадью 250 кв. м. расположена на втором этаже, 8ми этажного жилого дома.
Вся автоматизация в квартире была спроектирована на основе европейской технологии KNX, что позволило сочетать различные виды оборудования, подходящие именно под этот проект.
Безопасность
Бытовое управление
Электроуправление
Выключатели
Освещение
Климат-контроль
Теплый пол
Мультимедиа
Smart TV
Smart Watch
Температура
Требовательный к качеству воздуха и климата в помещениях заказчик, обратился с основной болью:
На некоторых его объектах из-за несогласованности работы климатических систем: отопления, теплых полов, вентиляции и кондиционирования, системы начинали бороться друг с другом.
Пример из жизни заказчика это счет на 30 000 рублей за электричество в квартире, в схватку в которой вступили «Теплые полы» и «Система кондиционирования».
Управление отдельными системами было сложным и не удобным.
На некоторых его объектах из-за несогласованности работы климатических систем: отопления, теплых полов, вентиляции и кондиционирования, системы начинали бороться друг с другом.
Пример из жизни заказчика это счет на 30 000 рублей за электричество в квартире, в схватку в которой вступили «Теплые полы» и «Система кондиционирования».
Управление отдельными системами было сложным и не удобным.
Задачи от заказчика:
◉ Автоматизировать работу климата с возможностью индивидуального регулирования по помещениям, каждая система должна учитывать состояние остальных. Свести к минимуму взаимодействие с системой.
◉ Выполнить электромонтажные работы по его проекту.
◉ Автоматизировать работу климата с возможностью индивидуального регулирования по помещениям, каждая система должна учитывать состояние остальных. Свести к минимуму взаимодействие с системой.
◉ Выполнить электромонтажные работы по его проекту.
Изучив проекты заказчика:
◉ Дизайн проект
◉ Проект электроснабжения
◉ Вентиляции и кондиционирования выяснили что:
◉ Дизайн проект
◉ Проект электроснабжения
◉ Вентиляции и кондиционирования выяснили что:

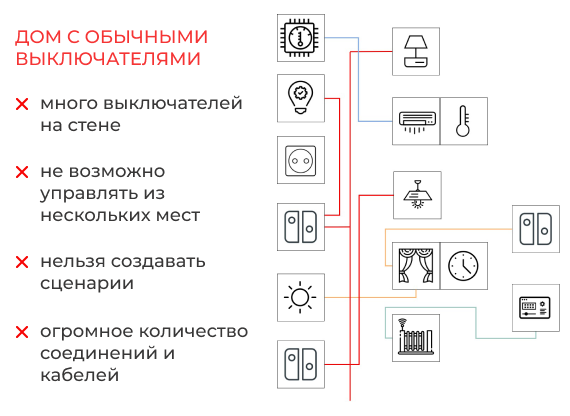

1. В проекте электроснабжения от дизайнеров был заложен подход, в котором вся коммутация групп света от выключателей выполнена в электрическом щите (от каждого выключателя в щит протянут кабель ВВГнг, и от щита отдельно к осветительным приборам, что по мнению проектировщиков должно было добавить гибкости системе и возможность перекоммутации). Данный подход приводил к большому расходу кабеля и увеличению работ по его прокладке в квартире с 7-ю комнатами и большим количеством групп света.
2. В данной квартире отсутствуют классические шторы, в место них используется Рафшторы (уличные жалюзи) с приводами Somfy. Управление которыми предполагалось с настенных выключателей Somfy которые бы отличались дизайном от выключателей света.
2. В данной квартире отсутствуют классические шторы, в место них используется Рафшторы (уличные жалюзи) с приводами Somfy. Управление которыми предполагалось с настенных выключателей Somfy которые бы отличались дизайном от выключателей света.
3. В проекте освещения было использовано много Светодиодной ленты, но не предусмотрено диммирование, что лишало заказчика создания комфортного уровня освещения при разных сценариях использования помещения. Блоки питания предполагалось размещать за потолком, но лючков для их обслуживания не было предусмотрено.
4. В некоторых зонах групп света было больше 7-и, что приводило к установке как минимум 4-х двухклавишных выключателей с 4-х постовой рамкой, что не вписывалось в минималистичный дизайн заказчика.
5. Система отопления с напольными конвекторами от застройщика управлялась с настенных Терморегуляторов с капиллярными трубками, у каждого конвектора свой, в некоторых помещениях по 3-и 4-е конвектора.
6. Для минимизации запахов на кухне при готовке, в кухонных зонах дополнительно к классической вытяжке в каналах воздуховодов были предусмотрены канальные вытяжки управление которыми предполагалось осуществлять с накладного регулятора скорости что совершенно не вписывалось в дизайн.
4. В некоторых зонах групп света было больше 7-и, что приводило к установке как минимум 4-х двухклавишных выключателей с 4-х постовой рамкой, что не вписывалось в минималистичный дизайн заказчика.
5. Система отопления с напольными конвекторами от застройщика управлялась с настенных Терморегуляторов с капиллярными трубками, у каждого конвектора свой, в некоторых помещениях по 3-и 4-е конвектора.
6. Для минимизации запахов на кухне при готовке, в кухонных зонах дополнительно к классической вытяжке в каналах воздуховодов были предусмотрены канальные вытяжки управление которыми предполагалось осуществлять с накладного регулятора скорости что совершенно не вписывалось в дизайн.
Наши предложения после изучения проектов:
Реализовать комплексную систему автоматизации на оборудовании KNX всех систем заказчика, стоимость проекта при этом увеличилась на 35% по сравнению со стоимостью первоначального проекта электромонтажа, но дало ряд преимуществ:
✔ Все системы работают сообща как единое целое

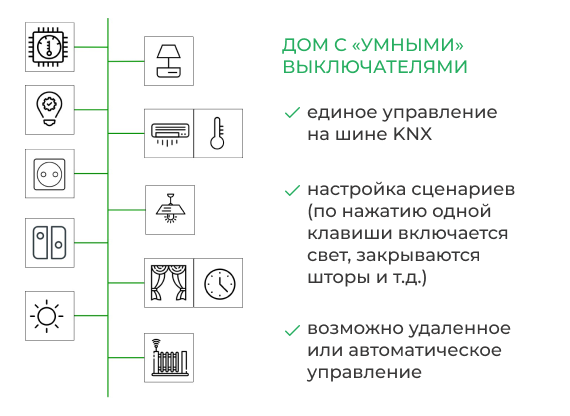

✔ Так как в KNX для соединения всех устройств используется шинная топология и слаботочный 2/4 жильный кабель, а устройства можно соединить последовательно, Мы сократили более чем в 2,5 раза количество использованного силового кабеля ВВГнг и соответственно стоимость работ по его монтажу. Сэкономленные средства перетекли из кабеля в стене в дорогостоящее оборудование KNX.
✔ Дизайн останется минималистичным, в помещениях управление всеми системами (климат, рафшторы, освещение) будет осуществляться всего двумя устройствами: кнопочным 4/6 клавишным выключателем и небольшой настенной сенсорной панелью.
✔ Перенастройка логики работы выключателей без перекоммутирования в щите. Любой выключатель может управлять любой группой света, рафшторой, вытяжкой и т.д.
✔ Возможность расширения системы, в систему легко добавить новые устройства.
✔ Управлять всеми системами удаленно с мобильного телефона.
✔ Так как в KNX для соединения всех устройств используется шинная топология и слаботочный 2/4 жильный кабель, а устройства можно соединить последовательно, Мы сократили более чем в 2,5 раза количество использованного силового кабеля ВВГнг и соответственно стоимость работ по его монтажу. Сэкономленные средства перетекли из кабеля в стене в дорогостоящее оборудование KNX.
✔ Дизайн останется минималистичным, в помещениях управление всеми системами (климат, рафшторы, освещение) будет осуществляться всего двумя устройствами: кнопочным 4/6 клавишным выключателем и небольшой настенной сенсорной панелью.
✔ Перенастройка логики работы выключателей без перекоммутирования в щите. Любой выключатель может управлять любой группой света, рафшторой, вытяжкой и т.д.
✔ Возможность расширения системы, в систему легко добавить новые устройства.
✔ Управлять всеми системами удаленно с мобильного телефона.
Перенести управление рафшторами в систему KNX, отказаться от выключателей Somfy, управление осуществлять с выключателей и настенных панелей KNX
Установить метеостанцию с возможностью измерения: температуры, скорости ветра, освещенности по сторонам света.
Это позволит:
Это позволит:
✔ Реализовать защиту Рафштор при сильном ветре.
✔ Учитывать уличную температуру при работе системы климатконтроля в помещениях.
✔ Управлять работай Рафштор в зависимости от освещенности. К примеру, закрывать ламели в вечернее время, что бы квартира не просматривалась с улицы.
✔ Учитывать уличную температуру при работе системы климатконтроля в помещениях.
✔ Управлять работай Рафштор в зависимости от освещенности. К примеру, закрывать ламели в вечернее время, что бы квартира не просматривалась с улицы.
Реализовать возможность управления диммированием всех светодиодных лент.
В связи со спецификой реализации системы отопления, установить привода клапанов непосредственно на конвектора, а не в сантех шкафу на гребенку отопления, дополнительным бонусом реализовать систему контроля протечки конвекторов, подключив к KNX приводам датчики протечки.
Установить датчики присутствия (не датчики движения) во всех сан узлах, постирочной, гардеробной и проходном коридоре, для управления освещением с дневным и вечерним сценарием работы (дежурный свет).
Интегрировать управление канальными вытяжками в KNX и управлять через кнопочные выключатели на фартуке кухни совместно с управлением подсветкой кухни.
Перенести все штатные пульты управления:
◉ Dakin от кондиционеров,
◉ Breezart от вентиляции в шкафы управления, для сохранения возможности использования их при регламентных работах сотрудниками обслуживающих организаций.
Управление в помещениях будет осуществляться с настенных сенсорных комнатных панелей.
◉ Dakin от кондиционеров,
◉ Breezart от вентиляции в шкафы управления, для сохранения возможности использования их при регламентных работах сотрудниками обслуживающих организаций.
Управление в помещениях будет осуществляться с настенных сенсорных комнатных панелей.
Оборудование заказчика, которым требовалось управлять
1. VRV система от Daikin (2-два наружних блока, 7 внутренних)
2. BreezArt вентиляционная установка – 2 шт.
3. Вытяжные канальные вентиляторы с управлением 0-10В – 2 шт.
4. Шиберные задвижки в системе вентиляции – 7 шт.
5. Привода Рафштор Somfy – 12 шт.
2. BreezArt вентиляционная установка – 2 шт.
3. Вытяжные канальные вентиляторы с управлением 0-10В – 2 шт.
4. Шиберные задвижки в системе вентиляции – 7 шт.
5. Привода Рафштор Somfy – 12 шт.
Для данного проекта нами было выбрано оборудование известных брендов:
